Применение

• Культуры высокой плотности для производства белка              • Фоточувствительные культивирование

• Биотопливо                                                                                • Аналитическая технология процесса (PAT)

• Развитие процесса                                                                      • Оптимизация процесса

• Увеличить                                                                                   • Уменьшать

• Статистические исследования                                                   •Исследование роста

• Анаэробные культуры                                                                •Штаммы галофилов

• Пивоваренные исследования

Основные функции (индивидуальные функции по запросам)

Все системы могут быть предварительно запрограммированы как с помощью ферментации, так и режимов эксплуатации клеточной культуры для общей гибкости. Переключение между режимами автоматически регулирует поток газа и диапазоны скорости

· Культура практически любого типа клеток: аэробный или анаэробный; микробы, дрожжи, насекомые, растения и млекопитающие клетки

· Компактная станция управления включает в себя все, что необходимо для общего контроля процесса: цветовой интерфейс сенсорного экрана, три встроенных насоса, контроллеры потока газа для четырех газов (воздух/O2/N2/CO2), датчики пены/уровня, контроллеры pH/Do контроллеры и т.д.

· Предлагаемые с водяными или термокрашенными судами в индивидуальных размерах: 1,3, 3, 7,5 и 14 литров, общий объем

· Доступен одноразовый комплект адаптеров

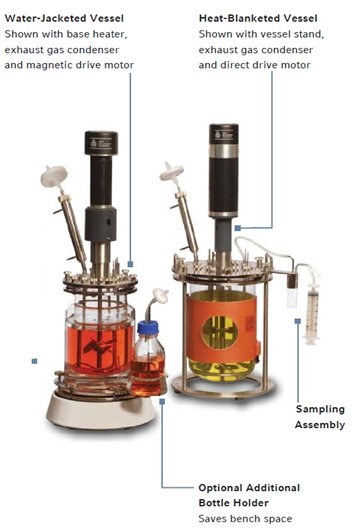

Выберите систему управления температурой (настраиваемое судно по запросам)

Одностенное сосуд с электрической нагревательной площадкой и холодным пальцем позволяет нежно нагревать и охлаждать с максимальным температура 95 ° C. Стеклянный сосуд с двойной стенкой и циркуляцией воды обеспечивает идеальный кругозор для вашей культуры, и максимальная теплопередача при быстрых изменениях температуры (нагревание и охлаждение) до 70 ° C.

Варианты управления газом включают:

· Автоматическое смешивание 4-газа с помощью соленоидных клапанов

· Вручную перемешайте газ с помощью ротаметра

· Автоматическое управление потоком газа через контроллер теплового массового потока (TMFC)

· Ручное управление потоком газа через от 0 до 4 ручных ротаметров; доступны многочисленные диапазоны потока газа

· Кольцевой распределитель

· Микрораспределитель

Простая операция

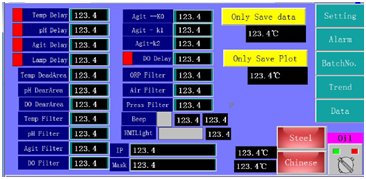

· Экраны управления просты для понимания и использования

· Предварительно определенные раскрывающиеся выборы, радиопроизводительные кнопки и вкладки помогают быстро настроить процесс

· Быстрые ссылки внизу каждого экрана делают его одним касанием простым для навигации между настройкой, калибровкой, каскадом, насосами и сводными дисплеями

· Программное обеспечение для управления процессом реактора BIOWITTM предоставляется в стандартной комплектации для всех настольных ферментеров и биореакторов ИННОВА, что упрощает переход, когда вы будете готовы к масштабированию

· Защита пароля, позволяет различным отдельным пользователям получить доступ к своей собственной программе

Диспетчерская вышка

Башня управления BIOWITTM объединяет оборудование измерения и управления, насосы, а также систему газа для отличного управления процессом.

Система управления BIOWITTM: контроллер на месте, следующая команда для системы управления Siemens S1200 Series. Система управления PLC - это зрелый, стабильный и универсальный PLC, подходящий для различных приложений автоматизации, особенно для управления производственными процессами, который удобен для реализации распределенной конфигурации и прост в освоении и так далее.

Центр управления Siemens PLC стал экономичной и передовой системой управления для осуществления контроля процесса биологических реакции. Система использует сенсорный экран, прямое управление на месте (тип меню), полное английское меню и интерфейс; она также может взаимодействовать с главным компьютером для передачи данных, отбора проб и отображения данных слоты, анализ данных и системный просмотр настроек считывания.

10 '' ЖК-чувствительный к сенсорному экрану в качестве дисплея для отображения полного богатого контентом, удобным и простым в использовании экраном и простотой в эксплуатации. И беспокоить друг друга. Система управления может адаптироваться к выходным и входным сигналам различных диапазонов датчиков и приводов и имеет систему защиты сигналов от помех.

Программное обеспечение: Siemens S7+ Force Contorl

Модуль сбора данных и управления данными: контроллер Siemens S200 PLC и сбор данных имодуль контроля

1. Контроль

· Ручное управление: вы можете установить процент открытого клапана или открытия клапана

· Автоматический режим управления: вы можете выбрать непрерывное или PID управлять переключателем

· Контроль последовательности: управление всеми параметрами может быть предварительно установлен не менее 10 управляющих

· Автоматическая сегментация удаленно управление: управление PC

· Приемлемая корреляция

Управление: растворенный кислород может выбрать скорость, объем воздуха, давление бака, контрольную подачу и т. д.; pH может выбрать контроль с кислотой и основанием

2. Функция измерения: может использоваться для подачи, пеногасения, измерения значения pH и т.д.

3. Реальный ход работы диаграммы по оси XY может быть отображен графически по желанию, помогая оператору определить параметры, которые влияют друг на друга в процессе ферментации, для быстрого изменения и корректировки

4. Обработка данных

· Показывать, что все параметры анализа кривой тренда

· Сохраняйте, отображайте, анализируйте все исторические параметры кривой

· Отображение всех параметров отчета о партии

· Скопировать данные напрямую с помощью USB

· Формат хранения данных совместим с Excel, и платформа Excel может с этим справиться

5. Функция самозащиты контроллера: установите пароль, другие пользователи не смогут изменять параметры ферментации; и контроллер не будет потерян из-за настроек мощности каждого параметра

6. Можно использовать параметры управления технологическим процессом, каждый параметр может быть установлен 10 блока.

7. Временный отображение каждого интервала записи параметров может быть скорректирован

8. Два параметра могут быть выполнены с настройками экрана и калибровкой

9. Покажите, что контроллер действительно работает против, панель проинструктировала систему процессов состояния, аппаратное обеспечение процесса и индикатор состояния движения для понимания различных устройств (таких как перистальтические насосы, циркулирующие насосы, нагревание, смешивание и т. Д.). Идентификация может быть использована в качестве дисплея

10. Каждый параметр передачи является независимыми модулями, не беспокоя друг друга, для легкого обслуживания

11. pH, DO и другие параметры управления и связанные элементы управления могут быть скорректированы

Очень гибкий каскадный контроль

Все измеренные параметры могут быть каскадированы к другому параметру, чтобы обеспечить управление без каких-либо ограничений. Конфигурации параметров можно сохранить и использовать повторно.

Простое соединение периферийного оборудования

Разъем предоставляется в качестве стандарта для дополнительных аналоговых входов и выходов (обычно от датчиков и насосов). Дополнительные параметры могут быть добавлены быстро и без дополнительных затрат на обширное перепрограммирование.

Исключительная поддержка приложений

Наши опытные и высококвалифицированные специалисты по применению готовы оказать Вам поддержку. Пожалуйста, поделитесь своими вопросами.

Определение моделей:

Inobio (fe) - 1 2 3 4 5 x6 7

Биореактор

Форментер

1- Общий объем резервуара (литр)

2- Материал резервуара (G: стекло /-S нержавеющая сталь)

3- Перемешивание (C: магнитный /-J: механический)

4- Метод стерилизации (A: in-situ Automatic /M: Руководство по выезду)

5- Метод подъема крышки (A: Air-Lift/M: Manul)

6- Номера танков (для многоэтапных или многопараллельных)

7- P: Фотобиореактор / S: твердый / C: клеточные ответы

Широкий спектр опций и аксессуаров для удовлетворения ваших конкретных требований

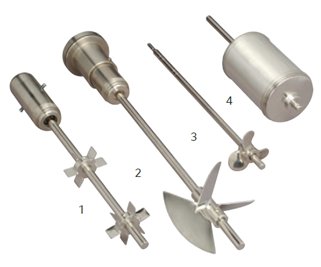

Четыре варианта рабочего колеса обеспечивают гибкость для развития широкого спектра клеточных линий (больше вариантов по запросу):

1. Крыльчатка Rushton для стандартных систем ферментации

2. Пытанный лезвие с низким сдвигом

3. Морские лопастные рабочие колеса для бережного перемешивания и чувствительных к сдвигу клеточных линий (например: культур насекомых, растений и животных)

4. Ротационный фильтр - устройство с удержанием клеток, используемое с рабочим колесом морского лопастных для перфузионных процессов с использованием зависимой от адгезии или суспензионной культуры

Исключительная гибкость

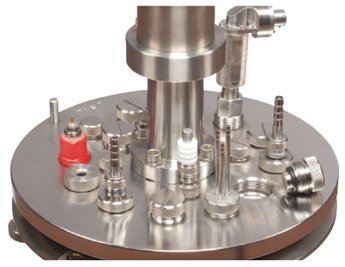

Многочисленные резьбовые порты обеспечивают высокую степень гибкости для позиционирования зондов, пробирной трубки и конденсатора выхлопных газов в соответствии с вашим процессом

Контроллер массового потока кислорода

Благодаря установке этого дополнительного контроллера массового потока обеспечивается наилучший контроль уровня культивирования DO. Контроллер массового потока может точно регулировать скорость потока входящего кислорода и устойчив к колебаниям давления газа, обеспечивая точный контроль и повторяемость экспериментальных условий

А.) Схема контроля каскада

B.) Интегрирован в контроллер для простой и автоматизированной работы

Станция смешивания газа

Станция смешивания газа позволяет пользователю оптимизировать условия роста клеток, независимо поставляя до четырех газов в процесс ферментации. Такие параметры, как растворенный кислород и рН могут контролироваться путем регулировки газового состава, поставляемого в систему. Четыре корректированные вручную текучесть контролируют скорость потока каждого газа, в то время как 4 соленоидные клапаны автоматически открываются или закрываются в ответ на условия культивирования. Станция смешивания газа может работать как в ручных, так и в автоматических режимах.

Анализатор выхлопных газов CO2 / O2

Анализатор выхлопных газов CO2 / O2 может измерять концентрацию углекислого газа и кислорода в выхлопных газах биореактора в режиме реального времени. Концентрация CO2 определяется с помощью самокалибрующегося недисперсионного инфракрасного датчика, в то время как электрохимический датчик контролирует концентрацию кислорода. Используя эту информацию, пользователи могут непрерывно контролировать метаболизм и анализировать параметры роста клеток.

CIP -соединительный модуль

Для автоматических процедур очистки систему CIP можно использовать вместе с системой ферментации SIP.

Дополнительные клапаны, соединения и спрей-шарики будут установлены для обеспечения подключения вашей собственной системы CIP.

*Обратите внимание, что эта опция должна быть запрошена во время вашего первоначального запроса, и добавить ее позже после завершения строительства, это невозможно.

Монитор плотности клеток

Наше специальное внедренное онлайн-оборудование для определения плотности клеток позволяет вам получить прямую информацию о скорости роста и плотности клеток; поскольку эти ценности имеют решающее значение для многих культур клеток бактерий, дрожжей и животных. Онлайн-устройство плотности клеток объединяет систему мониторинга и зондирования, также точно определяет.
