Основные функции (индивидуальные функции по запросам)
· Двойное механическое уплотнение, стерилизация паром, конденсация чистого пара, охлаждение и смазка.
· Предварительно определенные пакеты программного обеспечения или индивидуальные системные конфигурации
· Полная гигиеничная конструкция из нержавеющей стали
· Выбор парового или электрического отопления
· Контейнеры для культивирования по мере необходимости
· Соотношение сторон (H:D) 2:1 или 3:1
· Удобный интерфейс с сенсорным экраном, простой в эксплуатации
· Отображение тренда более чем для 6 значений процесса
· Высокопроизводительные редукторы и не требующие технического обслуживания смесительные двигатели
· Можно выбрать интегрированную систему газоснабжения, ориентированную на конкретное применение:
Микробиологическая культура
Концентрация O2
Регулирование соотношения потоков газа
Культура клеток/двойного назначения
· Выделенный трафик
· Поток присадок

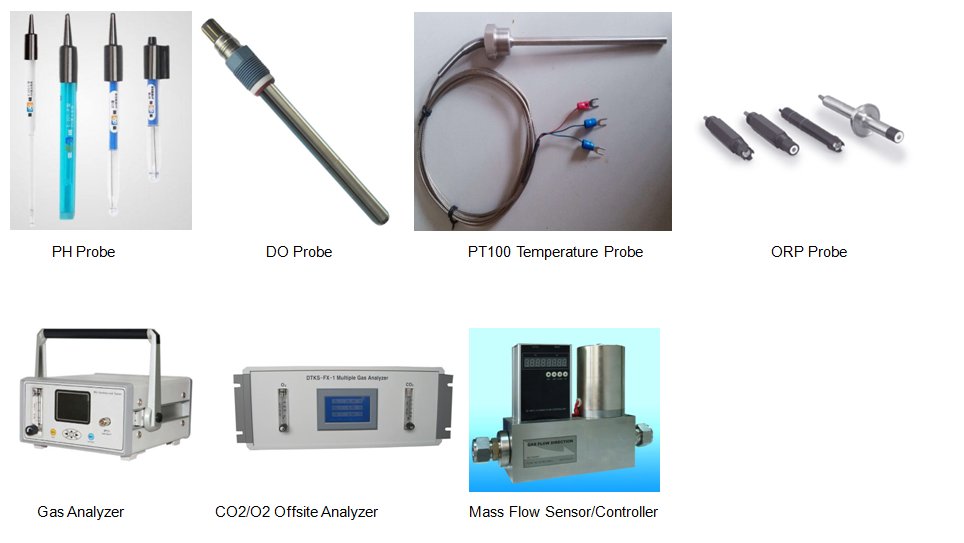

· Контролируйте скорость перемешивания, pH, DO, температуру, комбинированный уровень пены | жидкости, добавление субстрата, смешивание газа и воздушного потока с помощью дополнительного MFC
· Высокое обнаружение пены и безопасное отключение
· Набор для культивирования клеток может быть легко модернизирован для достижения двойного назначения

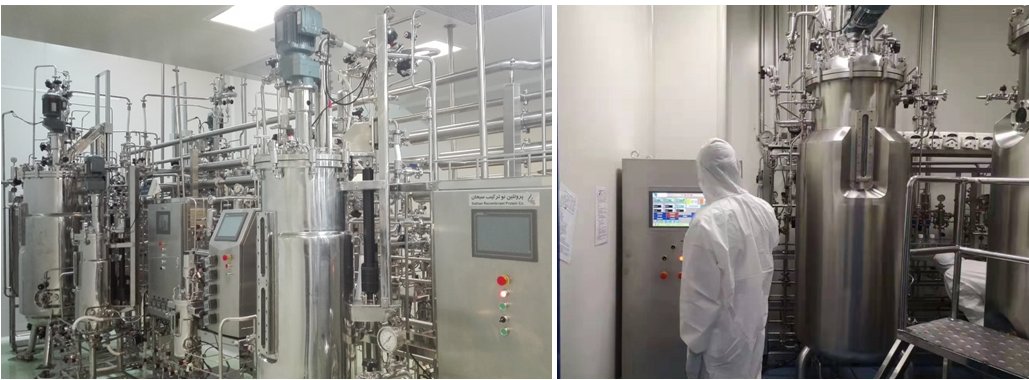

Диспетчерская вышка
Диспетчерская вышка BIOWITTM сочетает в себе измерительное и управляющее оборудование, насосы и газовые системы для достижения превосходного контроля технологического процесса.
Защищенный паролем, позволяющий различным отдельным пользователям получать доступ к своим собственным программам
Система управления BIOWITTM: контроллер на месте установки, следующий модуль для серии Siemens S1200. Система управления PLC, это зрелый, стабильный, универсальный тип PLC, подходящий для различных приложений автоматизации, особенно для управления производственным процессом, простой в реализации распределенной конфигурации и прост в освоении и так далее.
Центр управления PLC Siemens превратился в систему управления процессом биологической реакции. Внедрение является экономичной и передовой системой управления, система использует сенсорный дисплей, прямые операции на месте (тип меню), все меню и интерфейс на английском языке; также с главным компьютером для передачи данных, отбора проб данных и отображения резервуара, вид системы анализа данных, считывания настроек.

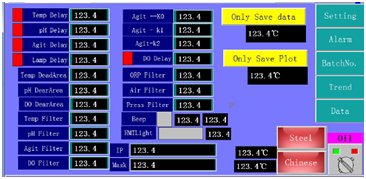

10-дюймовый сенсорный ЖК-экран в качестве дисплея для отображения полного содержимого-насыщенный, удобный в использовании экран прост и удобен в эксплуатации. И мешают друг другу. Система управления может адаптировать выходной сигнал входного сигнала к различному диапазону датчиков и исполнительных механизмов с помощью системы защиты от помех.
Программное обеспечение: Siemens S7+ FORCE CONTORL
Модуль сбора данных и управления: PLC-контроллер Siemens S200 и модуль сбора данных и управления
1. Контроль
· Ручное управление: Вы можете установить процент открытия клапана или само открытие клапана
· Режим автоматического управления: Вы можете выбрать непрерывное или PID управление переключателем
· Последовательное управление: управление всеми параметрами может быть предварительно настроено по крайней мере в 10 секциях управления.,
· Дистанционное управление автоматической сегментацией: управление с PC
· Приемлемая актуальность
Управление: растворенный кислород может выбрать скорость, объем воздуха, давление бака, контрольную подачу и т. д.; pH может выбрать контроль с кислотой и основанием
2. Функция измерения: может использоваться для подачи, пеногасения, измерения значения pH и т.д.
3. Реальный ход работы диаграммы по оси XY может быть отображен графически по желанию, помогая оператору определить параметры, которые влияют друг на друга в процессе ферментации, для быстрого изменения и корректировки
4. Обработка данных
· Показывать, что все параметры анализа кривой тренда
· Сохраняйте, отображайте, анализируйте все исторические параметры кривой
· Отображение всех параметров отчета о партии
· Скопировать данные напрямую с помощью USB
· Формат хранения данных совместим с Excel, и платформа Excel может с этим справиться
5. Функция самозащиты контроллера: установите пароль, другие пользователи не смогут изменять параметры ферментации; и контроллер не будет потерян из-за настроек мощности каждого параметра
6. Можно использовать параметры управления технологическим процессом, каждый параметр может быть установлен 10 блока.
7. Временный отображение каждого интервала записи параметров может быть скорректирован
8. Два параметра могут быть выполнены с настройками экрана и калибровкой
9. Покажите, что контроллер действительно работает против, панель проинструктировала систему процессов состояния, аппаратное обеспечение процесса и индикатор состояния движения для понимания различных устройств (таких как перистальтические насосы, циркулирующие насосы, нагревание, смешивание и т. Д.). Идентификация может быть использована в качестве дисплея
10. Каждый параметр передачи является независимыми модулями, не беспокоя друг друга, для легкого обслуживания
11. pH, DO и другие параметры управления и связанные элементы управления могут быть скорректированы
Газингские системы
· Доступны четыре различные аэрационные системы. Все они обеспечивают индивидуальную скорость потока и смешивание газов для каждого сосуда для культивирования.
· Расход регулируется с помощью прецизионного расходомера. Для каждого канала потока доступны дополнительные терморегуляторы массового расхода (MFC).
· Микробиологические упаковки имеют встроенную емкость для восполнения кислорода с помощью электромагнитного клапана или MFC.
· Пакеты для культивирования клеток поставляются со встроенной системой смешивания 4 газов для подачи воздуха, O2, N2 и CO2 к выходу распылителя, а также с воздушным каналом перекрытия потока.
Контроль температуры
· Система термостата с замкнутым петлей с рециркуляционным насосом и теплообменником используется для охлаждения, а также альтернативно электрическое или пара.
· Особенности сосуда по производству культуры с точным контролем температуры с быстрым нагреванием и скоростью охлаждения.
Перемешивание
Высокопроизводительный мотор перемешивания сочетает в себе перемешивание с низким сдвигом для клеточных культур с высокоскоростным перемешиванием для культивирования микроорганизмов с высокой плотностью клеток. Двигатель не имеет шестеренок, может работать бесшумно даже в диапазоне высоких оторотов и прост в эксплуатации благодаря своим небольшим размерам.
Антивспениватель
Автоматическое управление PID и аварийной сигнализацией. Управление процессом ферментации (в соответствии с временем ферментации автоматически регулируйте подачу пеногасящей жидкости, не менее 10 частей)
Кормление
PID устанавливается и контролируется автоматически. Контроль процесса ферментации (в соответствии с временем ферментации автоматическое регулирование скорости подачи, не менее 10 частей)

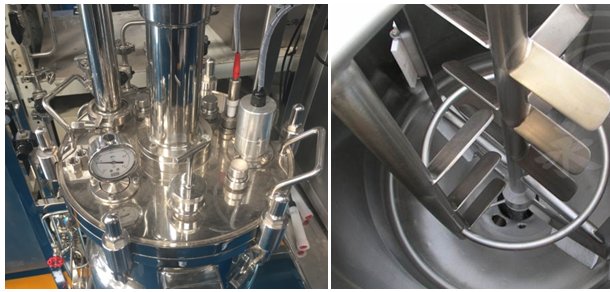

Контейнер для культивирования (индивидуальный контейнер по запросам)
Мы обладаем более чем 20-летним опытом в области амплификации и асептического проектирования и можем предоставить по запросу различные контейнеры для культивирования с соотношением сторон (H: D) 2:1 или 3:1. Все линии аэрации и вытяжки оснащены корпусами фильтров из нержавеющей стали и стерильными мембранными фильтрующими элементами толщиной 0,2 мкм. Высокоэффективный вытяжной конденсатор сводит испарение к минимуму. Сливной клапан, расположенный в центре, обеспечивает полный дренаж.
